高温固化炉

产品描述:固化是指在电子行业及其它各种行业中,为了增强材料结合的应力而采用的零部件加热、树脂固化和烘干的生产工艺。实施固化的容器即为固化炉。适用于电子行业及其它各种行业中的零部件加热、树脂固化和烘干的生产工艺。...
联系电话:400-8222-137

详细介绍



一、 产品用途:

烘干箱(固化炉)广泛应用于电器、电子、电机(变压器、互感器)、化工、摩擦材料、玻璃、建材、复合材料等行业,形成了一批适用于一些行业特殊工艺的专用设备。如:高安全节能型电机浸漆固化炉、精密型摩擦材料专用固化炉、改性隔膜固化炉等等。大型干燥箱、固化炉广泛应用于电器、电子、电机(变压器、互感器)、化工、摩擦材料、玻璃、建材、复合材料等行业,形成了一批适用于一些行业特殊工艺的专用设备。如:高安全节能型电机浸漆固化炉、精密型摩擦材料专用固化炉、改性隔膜固化炉等等。大型干燥箱、固化炉广泛应用于电器、电子、电机(变压器、互感器)、化工、摩擦材料、玻璃、建材、复合材料等行业,形成了一批适用于一些行业特殊工艺的专用设备。如:高安全节能型电机浸漆固化炉、精密型摩擦材料专用固化炉、改性隔膜固化炉等等。可根据不同产品,生产工艺定制。


 二、热风循环烘烤箱主要技术参数:

1、工作原理:利用电加热器加热周边空气,并通过风机强制,热风循环以达到烘烤区域内匀温效果;

2、运风方向:左右运风,台湾汉昇2HP长轴电机及多翼式静音风轮;

3、烘烤箱有效尺寸:W=1200 D=1200 H=1800;

4、烘烤温度:烤温度从室温至300℃可调;

5、电加热器:加热器为不锈钢带散热翅电热管,总功率= 18KW;

6、箱体结构:

     外侧板:δ=1、2冷轧钢板表面喷涂;底板为热镀锌板;

     内胆板:δ=1、2热镀锌板;

     运风风道:δ=1、2热镀锌板;

     保温材料:100K优质岩棉;

7、进回风内胆板出风口均安装风道调节板,以调节风量,达到匀温效果;调节板为冲压件镀锌;

8、电控:

     温度控制:宇光808PG数显智能温控仪,带30个程序段;

     PID自动温度调节;温度均匀度±2、5℃,温度波动度±2℃

     其他配置:加热计时,超高温保护;声光报警


高温固化炉(定制)








内腔有效尺寸

4500*1000*1000mm  XX



外形尺寸

5340*1425*1305mm XX

外尺寸以实际为准


保温层厚度

150mm

6面保温,里面为岩棉保温层,厚度不小于150mm


外壳及内胆材料

外壳1.5mm冷板静电喷涂,深灰色 ,内胆1.0mm304不锈钢板


箱体顶上开门结构,配拉紧式锁扣,电动开门,具有锁紧功能,确保顶盖不滑落。

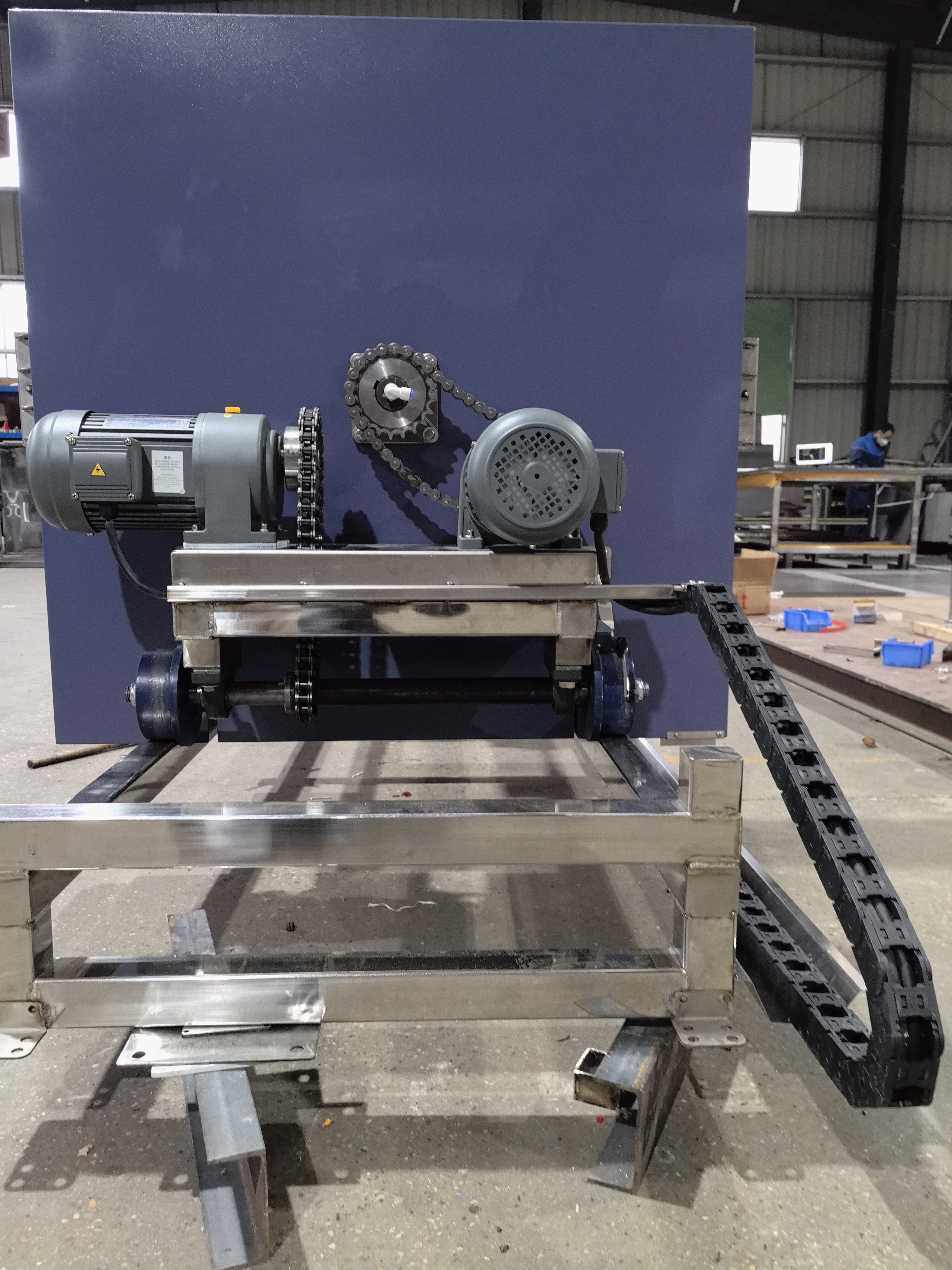

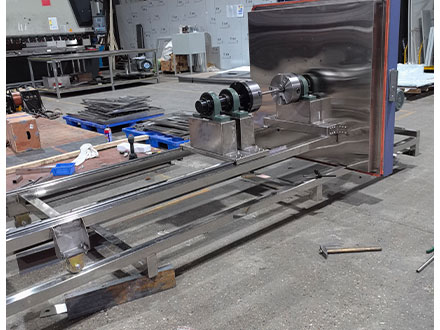

旋转装置

箱体一端安装减速电机,箱体内测安装200mm卡盘,卡盘与电机轴相连,电机可变频调速 (带动产品在固化过程中不停旋转,确保固化效果稳定均匀)


























电源

AC380V±10%,50Hz±1Hz,三相四线制+接地


功率

≥30KW



使用环境温度

0-35℃;



温度使用范围

RT+10℃-200℃;



升温速率:

从常温至200℃,约2-4℃/min



炉体表面温度

在温度180℃长时间工作时温升不大于室温+35℃



温度均匀度

温度均匀度≤±2.5%℃;

(空载)。


排气孔

换气孔两个,采用手动打开,风机送风,送风口和排气口在箱体的两端,进风口在底部,出风口在另一端的上部,具体位置见示意图。


循环风机

风机可通过变频调节风速



风道循环

风道为炉体一侧顶部出风,底部回风



控制器

7吋触摸屏控制器



控制精度

0.1℃



控制方式

BTHC可控硅平衡调温控制方式。

控制器分区PID调节,具有自整定功能。



通讯接口

RS232 RS485 RS422    USB  以太网 上位机通讯软件



人机界面

试验过程中可实时显示当前目标温度、测量温度/加热输出量、运行时间等重要参数。


程序容量

预设程序运行功能提供用户可预先设置1000条程序曲线,每条曲线最大可设定100步,6 组小循环,并且可对10个不同程序进行连接。

程序曲线可以使用中文名称储存,便于试验时直观调用。

有工件旋转转数设定和控制显示功能


传感器

Pt100传感器或K型传感器2个,一个固定,一个移动。


电器配件

主要电气配件均采用国内一线品牌,配电柜内留有用户安装1.5KW变频器和相应电子元器件的空间以及外部有旋转启动停止,正传反转等按钮布局空间






超温保护

独立的超温保护开关,室内温度过高超温保护将信号反馈给控制器,设备将停止工作


漏电保护

设备可靠接地,接地电阻小于4



短路保护

短路电路自动跳闸断电



急停

紧急状态可手动关停设备





保修期

整机免费保修壹年。



售后服务

整机免费保修壹年、如天灾、电力异常、人为使用不当、保养不当造成损坏、本公司按合理收取适当人工材料费用。

当设备因质量或其他原因不能正常工作时,我公司在得到通知后1小时内给予答复;需要现场维修时,我公司在得到通知后4小时内派员上门维修、检测.















名称及规格

(Name and   specification)

品牌及产地


箱体

兰思定制


门及配件

兰思定制


控制器(7吋触摸屏温度控制器)

上海颂华


镍铬加热丝+不锈钢管

定制


循环风机

广东翊正


8吋风轮

东莞定制


风道

兰思定制


超温保护

欧姆龙


变频器

德力西


卡盘

兰思定制


减速电机

江苏泰工



温馨提示:该产品可以根据客户所需求的规格尺寸、功能进行非标定制。

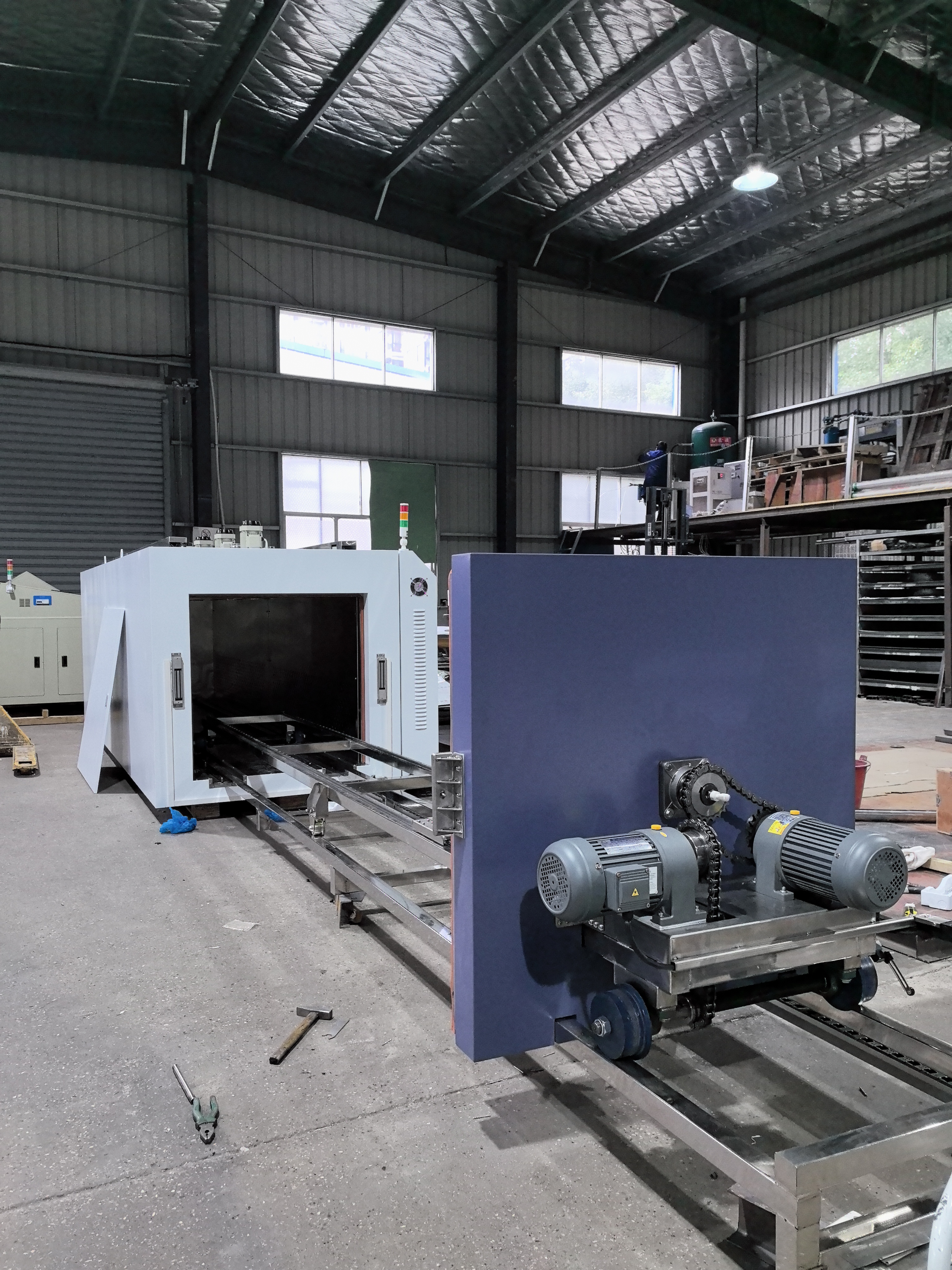

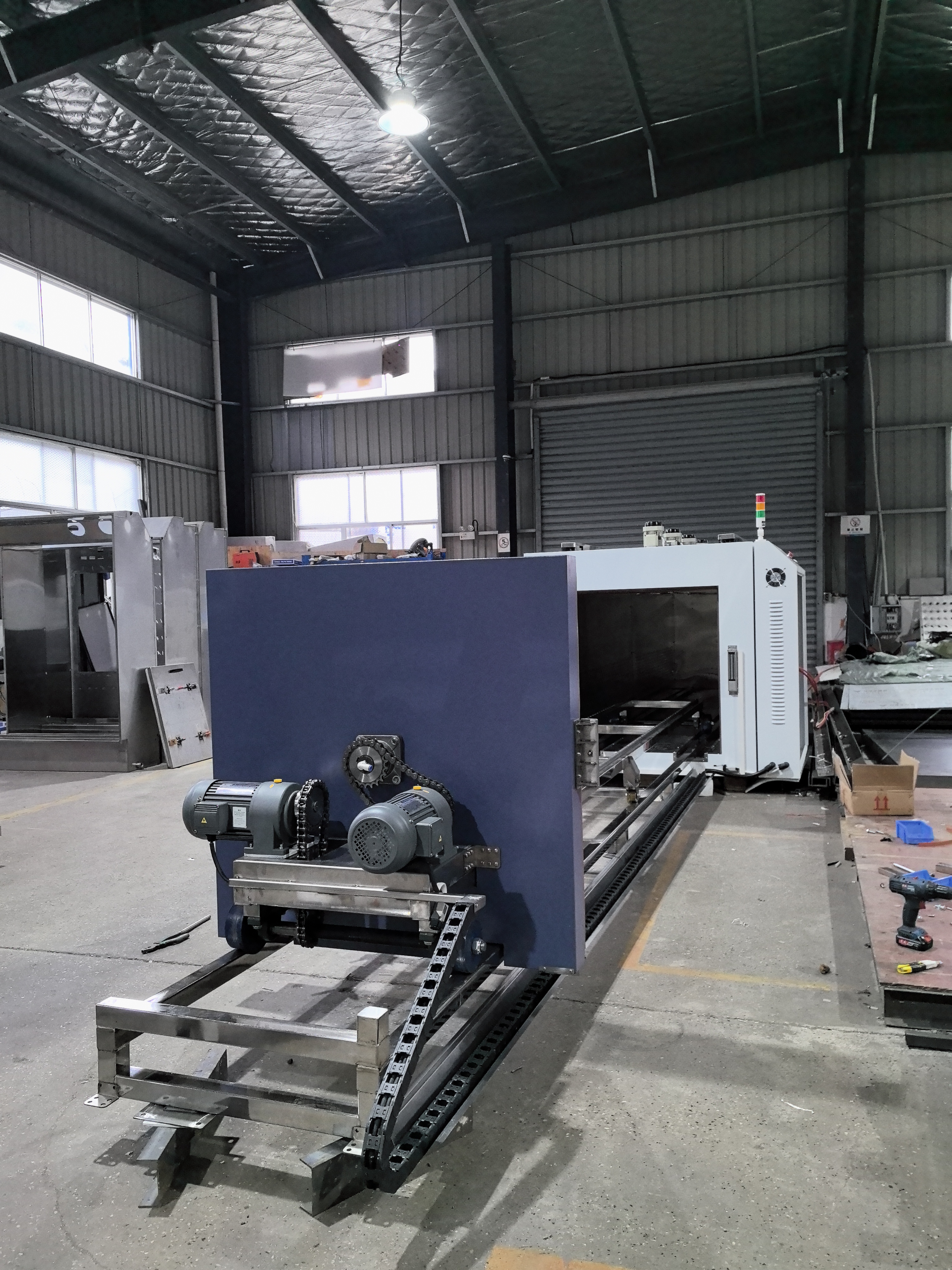

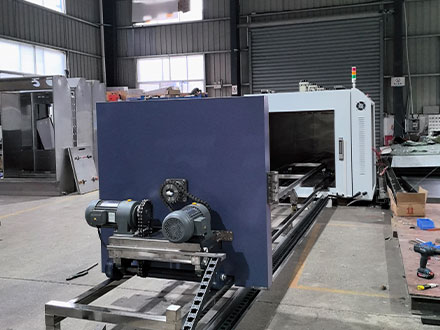

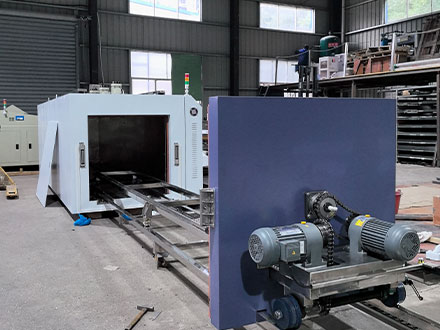

客户案例图
